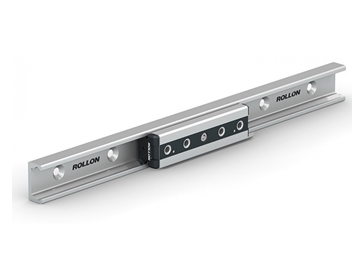

Compact Rail 直線系統包括具有感應淬火滾道的鋼直線滑軌，以及同樣由淬硬鋼制成的高精度徑向滾珠軸承滑塊。憑借自對齊功能，Compact Rail 直線導軌可以簡化項目，提高性能，降低整體應用成本。Compact Rail 直線導軌易于安裝在所有類型的表面上，包括未經機加工的表面。
Compact Rail 直線導軌采用堅固鋼制滑塊和滾珠軸承，帶刮板的自對中端蓋，保護內部組件的側面密封，以及頂部密封條。滑塊體側邊倒角處理，安裝面精磨處理，保證安裝精度?；瑝K頭部配備特殊緩釋毛氈，可相對于滑塊體自由旋轉，毛氈始終接觸滾道以確保理想潤滑?？梢允褂米⒂推?，通過端蓋上的專用加油口輕松對毛氈進行潤滑。
滾道位于 C 形型材內，與污染物隔開。此外，滑塊密封和各種防腐蝕處理使 Compact Rail 直線導軌即使在更惡劣的環境下也可保持可靠性。
Compact Rail
Compact Rail 包括三個產品系列：導向軌道T 型軌，補償軌道 U 型軌，以及浮動軌道 K型軌?？梢越M合不同產品系列形成自對齊系統，補償兩個平面的錯位誤差：軸向最多 3.9 mm，徑向最多 ±2°。
提供 5 種不同尺寸：18、28、35、43、63 mm。
可以形成自對齊系統（T+U 或 K+U），補償安裝表面的錯位誤差。
堅固的NS型鋼滑塊，帶有側面密封和浮動刮板。還提供 NSD 版本，安裝孔與負載方向平行。
可對滑軌和滑塊主體進行不同防腐蝕處理：按照 ISO 2081 鍍鋅（所有滑軌和滑塊的標準處理），Rollon Aloy，Rollon E-coating，以及鍍鎳。
C形型材內有滑塊和滾動元件，確保緊湊尺寸。
感應淬火和精磨滾道。
可調預負載。
Compact Rail Plus
Compact Rail Plus 直線導軌采用雙排滾珠軸承以提高負載能力，帶凸形滾道的堅固滑軌，以及帶側面和浮動刮板的堅固鋼制滑塊，Compact Rail Plus 用于對負載能力、動力學和工作環境具有最嚴格要求的應用。滿足所有要求的同時，保持自對齊功能，這是該產品系列的獨有特性。
滑塊具有四個版本：引導滑塊 (RV)；浮動滑塊 (RP)；超浮動滑塊 (RU) 和旋轉滑塊 (RA)。將兩個導軌與不同滑塊組合，可以形成自對齊系統，補償兩個平面的錯位誤差：軸向最多 3.5 mm，徑向最多 ±1.3°。
提供 3 種不同尺寸：18、28、43 mm。
可以形成自對齊系統（V+P / V+U 或 A+P / A+U），補償安裝面誤差。
需要補償直線導軌支撐表面平行度誤差
堅固的R型鋼制滑塊，帶雙排滾珠軸承，側面密封和浮動刮板。還提供 RD 版本，安裝孔與負載方向平行。
可對滑軌和滑塊體進行不同防腐蝕處理：按照 ISO 2081 鍍鋅（28-43 尺寸滑軌和所有滑塊主體的標準處理），Rollon-Nox（18 尺寸滑軌的標準處理），Rollon Aloy，Rollon E-coating，以及鍍鎳。
C 形型材內有滑塊和滾動元件，確保緊湊尺寸。
感應淬火和精磨滾道（尺寸 28-42）
滲氮黑色氧化拋光滾道（尺寸 18）
可調預負載。
Compact Rail Plus
可提供 T-型滑軌,U-型滑軌尺寸: 18, 28, 35, 43, 63。
K-型滑軌可提供尺寸: 43, 63。
最大運行速度: 9 m/s ( 354 in/s)(根據應用環境而定)。
最大加速度: 20 m/s2 ( 787 in/s2 )(根據應用環境而定)。
最大的徑向載荷能力: 15,000 N (每個滑塊)。
溫度范圍: -20 °C至 +120 °C (-4 °F 至 +248 °F ) 短時間可承受 +170 °C (+338 °F )。
可提供滑軌長度從 160 mm 至 3,600 mm (6.3 in 至 142 in) 滑軌長度以 80-mm 為最小增量 (3.15 in), 可提供單根滑軌 的最長尺寸為 4,080 mm (160.6 in)按需求供貨。
滾輪銷具備良好潤滑，和較長使用壽命。
滾輪密封/防護：標準 2Z（鋼蓋板），2RS（防噴淋）
滾輪材料：鋼 100Cr6（還提供不銹鋼 AISI 440）
滑軌的滑道經過高頻電感淬火并磨削處理。
滑軌和滑塊全部經過鍍鋅處理,符合 ISO 2081
T- 型滑軌和 U-型滑軌尺寸從18 至 43尺寸使用材料:冷拉軸承鋼C43 F。
K-型滑軌, 同T- 型滑軌和 U-型滑軌 63 尺寸 63使用材料:CF53。
Compact Rail Plus
可用滑軌尺寸：18, 28, 43
最大運行速度：7 m/s ( 276 in/s)（取決于應用）
最大加速度：15m/s2 ( 590.55 in/s2 )（取決于應用）
最大徑向載荷能力：10,800 N（每個滑塊）
溫度范圍：-20 °C 至 +120 °C（-4 °F 至 +248 °F）短時間最高可達 +150 °C (+302 °F )
可用滑軌長度在 160 mm 到 3,600 mm（6.3 in 到 142 in）之間以 80-mm (3.15 in) 為遞增量，單根滑軌最長尺寸為 4,080 mm (160.6 in)，按要求為 28 和 43 尺寸提供。
滾輪材料：鋼 100Cr6（還提供不銹鋼 AISI 440）
滾輪銷終身潤滑
滾輪密封/防護：2RS（防噴淋）
在 28 和 43 尺寸中，滑軌和滑塊主體按照 ISO 2081 標準鍍鋅，滾道經過電感淬火和磨削處理。
在 18 尺寸中，滑軌采用 Rollon-Nox 深度滲氮和黑色氧化 層處理，滑塊主體按照 ISO 2081 標準鍍鋅。
28-43 尺寸的滑軌材料：冷拔碳鋼 CF53
18 尺寸的滑塊材料：冷拔碳鋼 20MnCr5
